Sistema automático de tubos de papel de múltiples cuchillas NRC150D | Máquina automática de tubos de papel en espiral de múltiples cuchillas
1.Introducción

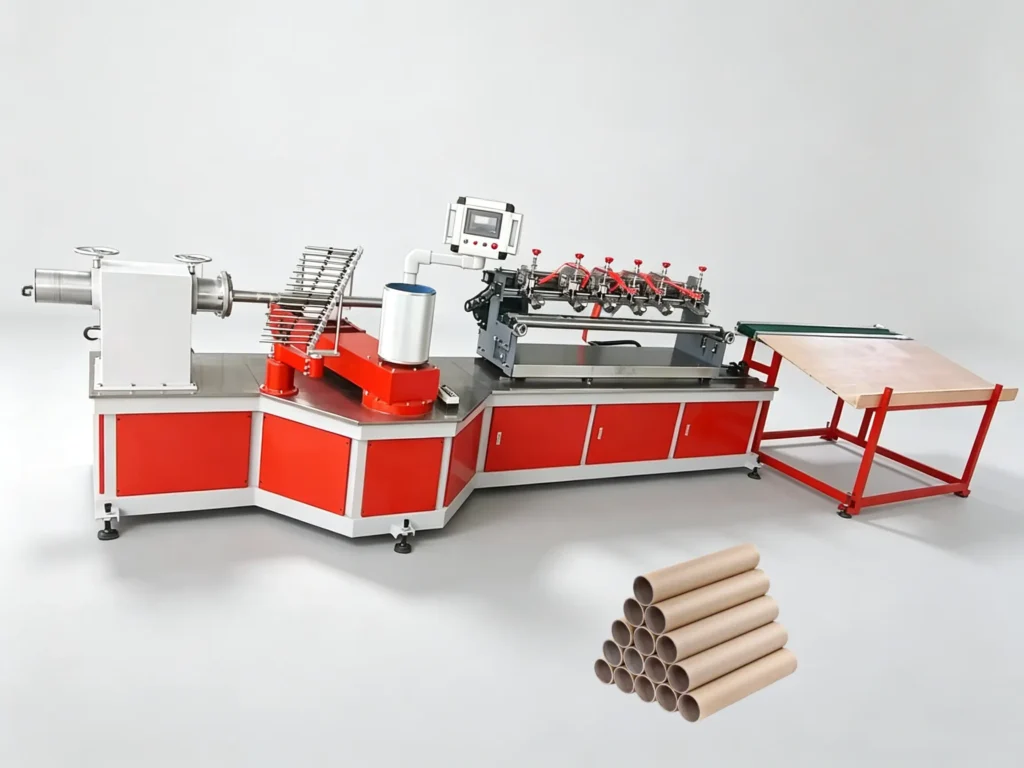

El NRC150D Sistema automático de corte con múltiples cuchillas para tubos de papel Es un sistema profesional de fabricación de tubos de papel industriales que transforma rollos de cartón kraft en tubos de papel en espiral terminados mediante un flujo de trabajo automático y continuo. Este sistema de fabricación de tubos de papel también se conoce ampliamente como «máquina automática de tubos de papel en espiral con múltiples cuchillas». Podría constituir la tercera referencia clave del sistema de tubos de papel para lograr una cobertura semántica completa. Ha sido desarrollado y fabricado por NRC MACHINE (Qingdao New Richuan Precision Machine Co., Ltd.). Este sistema de tubos de papel integra el encolado, el bobinado en espiral y el corte de longitud fija con múltiples cuchillas. Esta máquina prescinde de cualquier procesamiento manual secundario, lo que garantiza una precisión dimensional unificada de los tubos y una redondez estable para la producción industrial en masa de tubos.
Esta máquina se basa en una filosofía de diseño mecánico minimalista, compacta y estable. La Sistema de tubos de papel NRC150D Elimina los componentes estructurales redundantes al tiempo que mantiene una rigidez estructural ultraalta. Es ideal para fábricas de tubos de papel de tamaño pequeño a mediano y para grandes talleres industriales de transformación que producen núcleos de papel para hilos textiles DTY/POY, latas compuestas para embalaje y tubos de papel industriales en miniatura. El proceso de conformado en un solo paso de toda la línea reduce considerablemente la manipulación manual intermedia, el desperdicio de material y el ciclo de producción en comparación con los equipos semiautomáticos de fabricación de tubos de papel de dos etapas.
2.Principales escenarios de aplicación en la producción del sistema de tubos de papel NRC150D
2.1 Fabricación de núcleos de papel para filamentos textiles
Esta máquina automática de tubos de papel en espiral con múltiples cuchillas está especializada en la fabricación de tubos de papel en espiral de alta resistencia. Estos tubos de papel se utilizan ampliamente en la industria del embalaje y para el bobinado textil de DTY, POY y FDY. El grosor uniforme de la pared y la resistencia estable a la deformación circular evitan la rotura del hilo durante el bobinado textil a alta velocidad.
2.2 Producción de cilindros compuestos para embalaje
Los tubos de papel en espiral personalizados fabricados con el sistema de tubos de papel NRC150D pueden utilizarse como envases compuestos para los sectores alimentario, de ferretería, de productos químicos de uso diario y de impresión, y admiten el recubrimiento con cola por una o por ambas caras, según los requisitos de resistencia del envase.
2.3 Mandos de papel funcionales industriales en miniatura
Adecuado para núcleos de cinta pequeños, núcleos para bobinar película, núcleos de papel protector de etiquetas y tubos de papel protectores industriales ligeros, con un rango de diámetros de tubo de entre 20 mm y 150 mm para satisfacer pedidos variados de núcleos de pequeñas dimensiones.
3.Características estructurales y de rendimiento destacadas de la máquina automática de tubos de papel en espiral de múltiples cuchillas NRC150D
Todas las ventajas de diseño están pensadas para reducir los costes de funcionamiento de la fábrica, estabilizar la producción a largo plazo y simplificar el mantenimiento diario, con nueve configuraciones optimizadas principales que se enumeran a continuación:
- Bastidor principal de chapa de acero de alta resistencia, fabricado mediante corte CNC y soldadura integral, con una estructura sólida que garantiza bajas vibraciones y una resistencia permanente a la deformación incluso en condiciones de funcionamiento continuo las 24 horas.
- Sistema de transmisión principal con cadena de dientes endurecidos en baño de aceite completo, que destaca por su bajo nivel de ruido, su escasa generación de calor, su elevada velocidad de rotación y su elevado par de salida, lo que garantiza un bobinado estable a alta velocidad.
- Accionamiento vectorial de alta pareja para el motor principal de frecuencia variable, con regulación continua de la velocidad sin pérdida de pareja a bajas velocidades de giro.

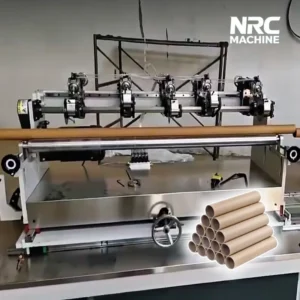

- Sistema de corte sincrónico CNC: la mesa de corte está accionada por un husillo de bolas de precisión acoplado a un servomotor de alto rendimiento para eliminar las desviaciones de longitud durante el corte dinámico.
- Control por impulsos de longitud fija más algoritmo de compensación anticipada, que mantiene una longitud constante del tubo cortado independientemente de la velocidad de bobinado del equipo principal, ajustable a voluntad.
- Se ha incorporado un sistema de control numérico PLC como núcleo central de control, que sincroniza los procesos de encolado, bobinado y corte para aumentar significativamente la eficiencia general de la producción.
- Estación de funcionamiento independiente de nuevo diseño, equipada con una interfaz hombre-máquina (HMI) con pantalla táctil a color de gran tamaño, configuración intuitiva de parámetros, alarma de averías en tiempo real y estadísticas de datos de producción.

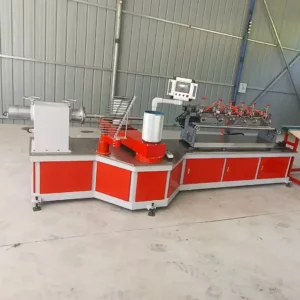

- Unidad de acoplamiento integrada que combina el bastidor de desenrollado de papel en rollo, el bastidor de alimentación y recubrimiento automático de cola y el mecanismo de guía del papel; la eficiencia global de la producción ha mejorado en 60% en comparación con las máquinas tradicionales de tubos de papel separadas.
- Una disposición eléctrica modular, un cableado clasificado y un diseño independiente del armario eléctrico, lo que simplifica enormemente la inspección diaria, el mantenimiento rutinario y la sustitución de componentes.
4.Tabla completa de parámetros técnicos del sistema de tubos de papel NRC150D
4.1 Tamaño de producción y especificaciones de procesamiento
| Parámetro Elemento | Datos específicos |
| Enrollado de capas de papel | De 3 a 16 capas |
| Número de palas | 5 unidades o más |
| Diámetro exterior máximo del tubo | 150 mm |
| Diámetro exterior mínimo del tubo acabado | 20 mm |
| Espesor máximo de la pared del tubo | 6 mm |
| Espesor mínimo de la pared del tubo | 1 mm |
| Modo de fijación del mandril | Brida + cierre de apriete superior |
| Configuración del cabezal de bobinado | Dos cabezales de bobinado con transmisión por correa simple |
| Modo de ejecución de corte | Corte arbitrario en línea con múltiples cuchillas |
| Método de pegado | Posibilidad de elegir entre recubrimiento adhesivo a una cara o a dos caras |
| Modo de calibración de longitud | Control de longitud fija de los impulsos del codificador |
| Operadores obligatorios | 1-2 personas por alojamiento |
| Velocidad de producción del bobinado | Ajuste continuo de 3 a 30 m/min |
| Fuente de alimentación de entrada estándar | 380 V trifásico de cuatro hilos (personalizable) |
4.2 Parámetros de dimensiones y peso de la máquina
| Dimensiones y peso del artículo | Valor predeterminado |
| Dimensiones totales del soporte (L × W × H) | 4500 mm × 1800 mm × 1750 mm |
| Ocupación de superficie (L × W) | 18m × 8m |
| Altura de trabajo del cubo | 400 mm |
| Distancia mínima entre las vías del buje | 750 mm |
| Distancia máxima de la vía del cubo | 950 mm |
| Peso total de la máquina | 3200kg |
| Potencia nominal del motor principal | 7,5 KW |
| Velocidad de rotación del cubo | 47 r/min |
4.3 Configuración completa de los componentes del sistema de control
| Componente de control | Especificaciones de la marca y el modelo |
| Controlador PLC principal | Delta (Taiwán) |
| Interfaz de interacción persona-máquina | Pantalla táctil industrial a color |
| Versión del programa de control | Programa de sistemas de tubos de papel específicos HT/4.0 |
| Convertidor de frecuencia principal | E-Drive (Shenzhen) |
| Contactores de CA y componentes de control de baja tensión | Chint (China) |
| Interruptores fotoeléctricos y sensores de señal | Omron |
| Componentes de válvulas y cilindros neumáticos | Hengyi |
| Motor auxiliar de ajuste del ángulo | Jiacheng |
| Accionamiento de seguimiento síncrono | Husillo de bolas servo del eje X |
| Sistema de ejecución de cortes | Sistema de corte sincrónico servoaccionado de múltiples cuchillas |
4.4 Dispositivos auxiliares compatibles estándar
Todos los dispositivos que se indican a continuación vienen preinstalados en la máquina automática de tubos de papel en espiral de múltiples cuchillas NRC150D antes de su entrega de fábrica:
- Bandeja automática para la descarga de tubos terminados
- Estructura de ajuste eléctrico diagonal de la correa
- Módulo de ajuste automático de la tensión de la correa
- Control eléctrico del ángulo de oscilación del brazo
- Bomba neumática de diafragma para el suministro automático de cola
- Suministro automático de aceite lubricante para tiras de papel
- Conjunto mecánico de ajuste de tensión constante
- Soporte integrado «todo en uno» para desenrollar papel
4.5 Entrega gratuita de piezas de recambio incluidas
1 juego de mandriles para bobinas (incluye 1 mandril estándar)
5.Presentación del fabricante: NRC MACHINE (Qingdao New Richuan Precision Machine Co., Ltd.)
Fundada en 2005, NRC MACHINE cuenta con más de 18 años de experiencia en I+D y fabricación de maquinaria para el procesamiento de papel, con maquinaria exportada a más de 80 países de todo el mundo y una cartera de clientes que supera las 700 empresas.
Todos los equipos del sistema de tubos de papel, incluido el modelo NRC150D, cuentan con las certificaciones internacionales CE, ISO y SGS, y cumplen plenamente con las normas de seguridad industrial de la UE. La empresa cuenta con un taller propio de máquinas de tubos de papel, un taller de mecanizado de metales con máquinas CNC y un taller de ensayo de productos acabados, lo que le permite ofrecer actualizaciones personalizadas en cuanto a dimensiones, potencia y funciones del sistema de tubos de papel NRC150D, de acuerdo con los requisitos de la fábrica del cliente.
Nuestro equipo profesional de ventas ofrece un servicio integral que abarca el diseño previo al proyecto, la planificación de la distribución de la fábrica y la elaboración de presupuestos; el servicio posventa global incluye asesoramiento para la instalación en el extranjero, formación de los operarios, asistencia técnica remota periódica y suministro de piezas de recambio, con el fin de garantizar un funcionamiento estable y a largo plazo de la máquina automática de tubos de papel en espiral de múltiples cuchillas.
Información de contacto:
WhatsApp / WeChat: +86 15254213289
Correo electrónico de la empresa: james@nrcmachine.com
Página web oficial: https://nrcmachine.com
6.Preguntas frecuentes (FAQ) sobre el sistema automático de tubos de papel de múltiples cuchillas NRC150D
6.1 ¿Qué materia prima puede procesar el sistema de tubos de papel NRC150D?
R: Está especialmente diseñada para rollos de cartón kraft y permite el bobinado superpuesto de papel kraft multicapa para formar tubos de papel en espiral de alta resistencia; también es compatible con papel kraft, papel reciclado y papel recubierto compuesto, siempre que el grosor de la pared esté comprendido entre 1 y 6 mm.
6.2 ¿Puede esta máquina automática de tubos de papel en espiral con múltiples cuchillas fabricar tubos de diferentes diámetros sin tener que sustituir piezas de gran tamaño?
R: Sí. Solo es necesario sustituir el mandril para cambiar las especificaciones del tubo de 20 mm a 150 mm; todos los parámetros de velocidad de bobinado, volumen de encolado y longitud de corte se pueden ajustar a través de la pantalla táctil sin necesidad de desmontar mecánicamente el cuerpo principal de la máquina.
6.3 ¿Cuántos trabajadores se necesitan para manejar un sistema de tubos de papel NRC150D?
R: Solo 1 o 2 operarios. Un solo trabajador puede encargarse de cargar los rollos de papel, reponer el pegamento y recoger los tubos terminados; durante los picos de producción, un segundo operario puede ayudar en la alimentación de material para maximizar la producción.
6.4 ¿Garantiza el sistema de corte síncrono con servo una longitud constante de los tubos a diferentes velocidades de bobinado?
R: Por supuesto. El control de longitud fija por impulsos con función de compensación anticipada calibra dinámicamente los tiempos de corte en tiempo real ante una velocidad de bobinado variable, manteniendo la tolerancia de longitud dentro de un margen de ±0,5 mm para evitar productos defectuosos.
6.5 ¿Cuál es la carga de trabajo diaria de mantenimiento del sistema de tubos de papel NRC150D?
R: El diseño eléctrico modular simplifica la inspección; el mantenimiento diario solo incluye la limpieza de la bomba de pegamento, la lubricación de la cadena, la eliminación del polvo de los sensores y la copia de seguridad de los parámetros de la pantalla táctil, sin que sea necesario ningún desmontaje complejo, y el tiempo de mantenimiento se limita a 30 minutos por turno.
6.6 ¿Se pueden realizar modificaciones a medida en la máquina automática de tubos de papel en espiral de múltiples cuchillas NRC150D?
R: Se permite la personalización. Los clientes pueden ajustar la fuente de alimentación, añadir equipos de secado automático, instalar bombas de cola dobles, ampliar los bastidores de desenrollado o modificar la distancia entre las guías del eje, en función del espacio disponible en la fábrica y las necesidades de producción.
6.7 ¿Cuál es la vida útil del sistema de tubos de papel NRC150D con un mantenimiento normal?
R: El bastidor principal de acero de gran espesor tiene una vida útil de más de 15 años; las piezas de desgaste, como las cuchillas de corte y las correas, se pueden adquirir en NRC MACHINE, que garantiza el suministro de repuestos a largo plazo para asegurar una producción ininterrumpida.
7.Conclusión
Como sistema maduro de fabricación de tubos de papel en un solo paso, el sistema automático de tubos de papel de múltiples cuchillas NRC150D integra el encolado automático, el bobinado en espiral y el corte servoasistido con múltiples cuchillas, lo que resuelve los problemas habituales de las máquinas tradicionales de tubos de papel divididos, como la calidad inestable de los tubos, la baja eficiencia y el elevado coste de mano de obra. Gracias a sus parámetros técnicos estandarizados, a los componentes de control certificados por marcas de prestigio y al completo servicio posventa global de NRC MACHINE, esta máquina automática de tubos de papel en espiral con múltiples cuchillas es el equipo de producción esencial y rentable para los fabricantes de tubos textiles, latas compuestas de embalaje y tubos de papel industriales en miniatura de todo el mundo.
