Linea industriale per tubi di carta a lame multiple NRC200D | Macchina automatica per tubi di carta a spirale a lame multiple
1.Panoramica sulla linea di produzione di tubi di carta a pale multiple NRC200D
L'NRC200D Linea industriale per la produzione di tubi di carta a lame multiple, nota anche come macchina automatica a lame multiple per la produzione di tubi di carta a spirale, è una linea di produzione di tubi di carta completamente integrata, progettata per trasformare rotoli di cartone kraft grezzo in tubi di carta a spirale uniformi in un unico flusso di lavoro continuo. Questa linea di produzione di tubi di carta adotta una configurazione a quattro teste dotata di cinque o più lame di taglio, eliminando i processi di taglio secondari e aumentando notevolmente la produttività dello stabilimento.
Questo La linea per tubi di carta offre un processo di produzione completo che comprende l'incollaggio, l'avvolgimento a spirale e il taglio a lunghezza fissa con lame multiple senza necessità di trasferimento manuale dei tubi semilavorati. Il suo design strutturale minimalista, compatto e stabile si adatta alla produzione industriale ininterrotta 24 ore su 24 per i settori tessile, dell’imballaggio e dei contenitori in materiale composito.
2.Principali applicazioni produttive di questa linea di tubi di carta
2.1 Prodotti Target Tube
- Anelli di carta industriali per DTY, POY e altre fibre chimiche
- Confezioni composite multistrato in carta e tubi cilindrici per imballaggio
- Tubi industriali a spirale di piccole dimensioni per l’avvolgimento di nastro adesivo, carta da cucina e pellicola
2.2 Flusso di produzione integrato in un’unica fase
L'intero processo di formatura dei tubi di carta a spirale viene completato sulla linea di produzione dei tubi di carta: svolgimento della carta kraft grezza → incollaggio su uno o entrambi i lati → avvolgimento a spirale multistrato → taglio sincrono con lame multiple servocomandate → scarico automatico dei tubi. Non è necessaria alcuna lavorazione secondaria fuori linea, consentendo così di risparmiare manodopera e spazio in officina.
3.Principali vantaggi del prodotto: macchina per la produzione di tubi di carta a spirale NRC200D
- Telaio in acciaio per impieghi gravosi: corpo principale realizzato mediante taglio CNC di lamiere d'acciaio di elevato spessore e saldatura integrata; struttura solida che garantisce basse vibrazioni e resistenza alla deformazione anche in caso di funzionamento prolungato.
- Trasmissione principale a catena con maglie rinforzate a bagno d'olio: bassa rumorosità, ridotta generazione di calore, elevata velocità di rotazione stabile e coppia di uscita elevata per l'avvolgimento di carichi pesanti.
- Motore principale vettoriale a coppia elevata e frequenza variabile: regolazione continua della velocità per adattarsi ai diversi spessori della carta kraft e alle diverse esigenze di velocità di avvolgimento.

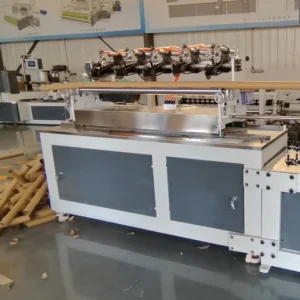

- Sistema di taglio con tracciamento sincrono CNC: piattaforma di taglio azionata da una vite a sfere di precisione e da un servomotore ad alte prestazioni, che consente di eseguire il taglio con tracciamento sincrono senza interrompere la produzione.
- Controllo a impulsi a lunghezza fissa con compensazione feedforward: garantisce una tolleranza di taglio costante indipendentemente dalla velocità di avanzamento della linea in tempo reale, riducendo efficacemente lo spreco di lunghezza dei tubi.
- Nucleo di controllo numerico PLC importato: controllo logico centralizzato per tutte le stazioni, che migliora l'efficienza operativa complessiva della linea e la ripetibilità dei parametri.
- HMI con ampio schermo tattile a colori: nuovo pannello di comando intuitivo con impostazione visualizzata dei parametri, allarmi di guasto e statistiche sui dati di produzione.
- Unità integrata che combina il supporto di svolgimento della carta, il telaio di spalmatura della colla e il dispositivo di guida della carta: l'efficienza produttiva complessiva è aumentata del 60%.
- Configurazione elettrica modulare: i moduli separati per il cablaggio e i componenti semplificano l'ispezione quotidiana, la manutenzione ordinaria e la sostituzione dei componenti.
4.Tabella completa dei parametri tecnici della linea di produzione di tubi di carta NRC200D
4.1 Specifiche tecniche di base relative alla produzione
| Parametro Voce | Dati specifici |
| Avvolgimento degli strati di carta | 21 strati al massimo |
| Diametro esterno del tubo finito di Max | 200 mm |
| Diametro esterno del tubo finito di Min | 30 mm |
| Spessore massimo della parete del tubo | 15 mm |
| Spessore minimo della parete del tubo | 1 mm |
| Metodo di fissaggio con mandrino | Flangia + dispositivo di serraggio superiore |
| Configurazione della testa di avvolgimento | Due teste con trasmissione a cinghia singola |
| Modalità di taglio | Taglio online arbitrario a più lame |
| Opzione di incollaggio | Rivestimento adesivo su un solo lato / su entrambi i lati |
| Metodo di taratura della lunghezza | Controllo a lunghezza fissa degli impulsi dell'encoder |
| Operatori obbligatori | 1–2 persone per linea di tubi di carta |
| Velocità di avvolgimento lineare | da 3 a 30 metri al minuto |
| Alimentazione in ingresso | Personalizzabile, trifase a quattro fili, 380 V |
| Dimensioni complessive dell'host (L×W×H) | 4500 mm × 2000 mm × 1950 mm |
| Peso totale della macchina | 5000 kg |
| Alimentazione principale dell'host | 22 kW |
| Velocità di rotazione del mozzo | 47 giri/min |
4.2 Configurazione del sistema di controllo corrispondente
| Componente di controllo | Dettagli su marca e modello |
| Controllore PLC | Delta (Taiwan) |
| Interfaccia uomo-macchina | Touchscreen a colori di grandi dimensioni |
| Versione del programma integrata | HT/4.0 |
| Convertitore di frequenza | Yidu (Shenzhen) |
| Contattori e componenti di esecuzione a bassa tensione | Chint (Cina) |
| Sensori fotoelettrici e di segnale | Omron |
| Attuatori pneumatici | Hengyi |
| Motore di regolazione dell'angolo | Jiacheng |
| Struttura di azionamento sincrono | Vite a ricircolo di sfere servoassistita sull'asse X |
| Sistema di sincronizzazione del taglio | Taglierina servoassistita sincrona a lame multiple con sistema di tracciamento |
4.3 Dispositivi ausiliari di serie
- Supporto automatico per il posizionamento dei tubi (di serie)
- Regolazione elettrica diagonale della cinghia
- Regolatore automatico della tensione della cinghia
- Regolazione automatica dell'angolo di rotazione dell'host
- Pompa pneumatica a membrana per l'erogazione automatica della colla
- Alimentazione automatica di olio lubrificante per strisce di carta
- Sistema meccanico di regolazione della tensione

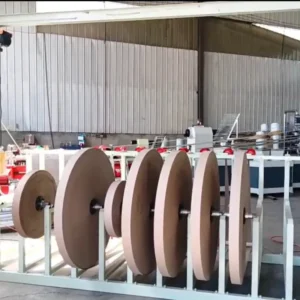

- Supporto integrato per lo svolgimento di rotoli di carta interi
4.4 Accessori standard in dotazione
1 set di mandrini per avvolgimento (1 pezzo)
5.Punto di forza del produttore
La Qingdao New Richuan Precision Machine Co., Ltd (NRC MACHINE) è stata fondata nel 2005 e vanta oltre 18 anni di esperienza nell'esportazione di macchinari per la lavorazione della carta; le sue attrezzature sono state esportate in più di 80 paesi in tutto il mondo e l'azienda intrattiene rapporti di collaborazione stabili con oltre 700 imprese manifatturiere.
La nostra linea di macchine per la produzione di tubi di carta, che comprende la macchina per tubi di carta a spirale a lame multiple NRC200D, ha ottenuto le certificazioni internazionali CE, ISO e SGS, soddisfacendo pienamente gli standard globali di sicurezza e qualità industriale.
Offriamo un servizio completo che comprende la personalizzazione tecnica pre-vendita, l'assistenza per l'installazione in fabbrica, la formazione degli operatori e una garanzia post-vendita globale di 12 mesi, il tutto con il supporto di un team professionale di vendita e assistenza tecnica all'estero.
6.Domande frequenti (FAQ) sulla linea di produzione di tubi di carta a pale multiple NRC200D
Domanda 1: Quali materie prime può lavorare questa linea di produzione di tubi di carta?
A: È progettato appositamente per i rotoli di cartoncino kraft ed è compatibile con la carta kraft composita multistrato, per la produzione di tubi di carta a spirale ad alta resistenza destinati all'avvolgimento e all'imballaggio industriale.
Domanda 2: Qual è la lunghezza massima dei tubi che il sistema di taglio a lame multiple è in grado di produrre?
R: La taglierina multilama con tracciamento sincrono servoassistito consente di eseguire tagli di lunghezza fissa a scelta. Gli utenti possono impostare la lunghezza desiderata del tubo tramite il touch screen, mentre il sistema di compensazione degli impulsi garantisce che l'errore di lunghezza rientri nei limiti di tolleranza previsti dagli standard industriali.
Domanda 3: È possibile regolare rapidamente il diametro e lo spessore della parete del tubo?
A: Sì. È possibile sostituire mandrini con specifiche diverse e regolare gli strati di avvolgimento della carta dallo schermo dell'HMI; il design modulare dell'intera macchina consente un rapido cambio formato in meno di 15 minuti senza dover smontare il telaio principale.
Domanda 4: Quanti operai sono necessari per far funzionare una linea completa di produzione di tubi di carta?
A: Sono necessari solo 1–2 operatori. Un addetto può caricare i rotoli di carta kraft grezza e rifornire la colla, mentre l’altro ispeziona i tubi di carta a spirale finiti; tutte le operazioni di avvolgimento e taglio avvengono in modo automatico.
D5: È possibile personalizzare questa macchina in base a requisiti specifici relativi alla tensione o alle dimensioni?
R: È disponibile un servizio di personalizzazione. Possiamo adattare la tensione di ingresso alle specifiche dei diversi paesi, modificare la struttura della testata di avvolgimento, aggiungere lame di taglio supplementari o potenziare i sistemi di erogazione della colla in base alle esigenze dello stabilimento del cliente.
D6: Quale assistenza post-vendita offre NRC MACHINE per questa linea di produzione di tubi di carta?
R: Offriamo una garanzia gratuita di 1 anno su tutti i componenti principali, assistenza tecnica online 24 ore su 24, servizio di installazione e formazione fornito da tecnici all’estero, nonché fornitura a lungo termine di pezzi di ricambio quali mandrini, lame da taglio e servomotori.
D7: Quali vantaggi offre il taglio in linea a lame multiple rispetto alle macchine a lama singola?
A: Il taglio simultaneo a più lame migliora notevolmente la produttività, evita ulteriori operazioni di taglio dei tubi, riduce i costi di manodopera e lo spreco di materiale e garantisce una planarità costante delle estremità dei tubi per applicazioni di alta gamma nel settore dell’imballaggio e dei tubi portanti per tessuti.
7.Sintesi finale
La linea industriale per tubi di carta a lame multiple NRC200D è una macchina per tubi di carta a spirale ad alta efficienza e completamente automatica, dedicata alla trasformazione del cartone kraft in tubi di carta a spirale per uso industriale. Grazie alla robusta struttura meccanica, al taglio servosincrono, al controllo intelligente tramite PLC e al miglioramento dell’efficienza del modello 60% ottenuto tramite un design a leveraggio integrato, questa linea di produzione di tubi di carta rappresenta un’attrezzatura fondamentale ed economicamente vantaggiosa per le fabbriche di anime tessili, i produttori di contenitori in materiale composito e i produttori di tubi per nastri industriali in tutto il mondo.
