POY DTY Kağıt Tüp Üretim Hattı | Tam Otomatik Spiral Karton Kağıt Tüp Üretim Sistemi

1.Ürüne Genel Bakış

1.1 Temel Giriş

POY DTY Kağıt Tüp Üretim Hattı, aynı zamanda spiral karton tüp üretim hattı olarak da adlandırılan bu sistem, NRC MACHINE tarafından bağımsız olarak geliştirilmiş tam otomatik bir işleme sistemidir.

Bu hat, standartlaştırılmış entegre işlemler aracılığıyla ham kraft karton kağıt rulolarını, bitmiş haldeki hassas POY/DTY tekstil kağıt tüplerine dönüştürür: spiral sarma → kurutma → çok bıçaklı hassas kesim → tüp başı taşlama → kenar kıvrma → yarık açma → bitmiş tüp paketleme.

Bu kağıt tüp üretim hattı, tekstil iplikçiliği ve kimyasal elyaf filament üretim fabrikaları için özel olarak tasarlanmış olup, POY (Kısmen Yönlendirilmiş İplik) ve DTY (Çekme Tekstüre İplik) için yüksek mukavemetli spiral kağıt çekirdeklerin üretimine yöneliktir. Ayrıca, çeşitli endüstriler için kompozit ambalaj kutularının ve küçük endüstriyel kağıt çekirdek tüplerinin seri üretimini de desteklemektedir.

1.2 Standart Üretim Akış Şeması

1. Ham kraft kağıdın sarılmasının açılması ve otomatik çift taraflı yapıştırma
2. Servo spiral sarma (NRC200D dört kafalı sarma ünitesi)
3. İsteğe bağlı kurutma ünitesi / doğal havalandırmalı kurutma odası
4. Otomatik çok bıçaklı sabit uzunlukta kesme
5. Tüp kenar kıvrımı ve tek hatlı oluk açma şekillendirme
6. Otomatik bitmiş tüp torba paketleme
7. Depolama ve teslimat

1.3 Üretici Kimlik Bilgileri

Marka: NRC MACHINE (Qingdao New Richuan Precision Machine Co., Ltd)

• 2005 yılında kurulan şirket, kağıt işleme makineleri üretiminde 18 yılı aşkın profesyonel deneyime sahiptir
• 80'den fazla ülkeye ihracat gerçekleştirmiş, 700'den fazla küresel tekstil ve ambalaj üreticisiyle işbirliği yapmıştır
• CE uluslararası kalite sertifikası ile onaylanmıştır
• İki üretim tesisi: Qingdao Ana Fabrikası ve Hebei Zhangzhuang Şube Fabrikası
• Dünya çapında kapıdan kapıya kurulum, eğitim ve bakım hizmetleri sunan profesyonel satış sonrası destek ekibi

İletişim Bilgileri:

• WhatsApp / WeChat: +86 15254213289
• Satış E-postası: james@nrcmachine.com
• Resmi Web Sitesi: https://nrcmachine.com
• Hebei Fabrikası Adresi: Zhangzhuang Köyü, Xiongxian, Baoding Şehri, Hebei Eyaleti, Çin

2.Tam Hat Yapılandırma Listesi

O Tam donanımlı POY DTY kağıt tüp üretim hattı 5 adet temel standart makine ile isteğe bağlı bir kurutma cihazı içerir:

1. NRC200D Dört Kafalı Servo Spiral Kağıt Tüp Sarma Makinesi (Ana Makine)
2. Otomatik Çok Bıçaklı Kağıt Tüp Kesme Makinesi
3. Otomatik Kağıt Tüp Kıvırma ve Yiv Açma Makinesi
4. Otomatik Hazır Kağıt Tüp Torba Paketleme Makinesi
5. İsteğe bağlı Otomatik Kurutucu (veya bağımsız kurutma odası, doğal havayla kurutma yöntemi)

3.Ana Makine Bilgileri ve Teknik Parametre Tabloları

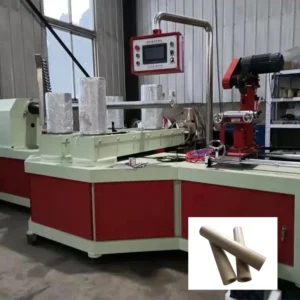

3.1 NRC200D Dört Kafalı Spiral Kağıt Tüp Sarma Ana Makinesi

3.1.1 Tasarım Konsepti

Kompakt, basitleştirilmiş ve sağlam genel mekanik düzen; entegre açma, yapıştırma ve sarma yapısı, üretim verimliliğini % oranında artırır. Modüler elektrik düzeni, günlük işletim, kontrol ve bakım işlemlerini kolaylaştırır.

3.1.2 Üretim Uygulama Kapsamı

• Tekstil POY / DTY kimyasal elyaf iplik kağıt tüpleri
• Her türlü kompozit kağıt ambalaj kutusu
• Ambalaj, film ve bant endüstrileri için küçük endüstriyel spiral kağıt göbekli tüpler
• Yapıştırma, spiral sarma ve hat üzerinde çok bıçaklı kesme işlemlerinin tek adımda tamamlanması

3.1.3 Temel Ürün Avantajları

1. CNC kesim ve tek parça kaynak yöntemleriyle işlenmiş ağır ve kalın çelik levha çerçeve; deformasyona karşı dayanıklı, uzun saatler süren kesintisiz çalışma sırasında düşük titreşim
2. Ana tahrik sisteminde, sert diş yüzeyli tam yağ banyolu zincir şanzıman kullanılmaktadır; bu sistem düşük gürültü, düşük ısı üretimi, yüksek dönme hızı ve yüksek çıkış torku özelliklerine sahiptir.
3. Kademesiz ve istikrarlı hız ayarı için vektörlü yüksek torklu frekans dönüştürücü ile eşleştirilmiş ana motor
4. CNC senkron takip kesme sistemi; hassas bilyalı vidalı mil + yüksek performanslı servo motor ile tahrik edilen kesme masası
5. İleri besleme telafili sabit uzunluklu enkoder darbesi kontrolü; herhangi bir üretim hızında tutarlı kesme uzunluğu
6. Tayvan Delta, genel üretim doğruluğunu artırmak amacıyla PLC sayısal kontrol sistemi ithal etti
7. Büyük boyutlu renkli dokunmatik ekranlı HMI, her sargı grubu için bağımsız parametre ayarı
8. Kağıt tutucu, yapıştırıcı kaplama ünitesi ve kağıt kılavuz cihazının entegre bağlantısı; 60% ile daha yüksek çalışma verimliliği
9. Modüler elektrik dolabı düzeni, kolay arıza tespiti ve bileşen değişimi

3.1.4 Ana Teknik Parametre Tablosu

3.1.5 Elektriksel Kontrol Bileşenleri Yapılandırma Tablosu

3.1.6 Standart Yardımcı Ekipmanlar

• Otomatik tüp düşürme rafı (standart donanım)
• Elektrikle ayarlanabilen kayış diyagonal açısı
• Otomatik kayış gerginliği ayarlama sistemi
• Otomatik ana makine salınım açısı ayarı
• Otomatik tutkal beslemesi için pnömatik diyaframlı pompa
• Kağıt kayışları için otomatik yağ besleme sistemi
• Mekanik kağıt gerginlik ayar mekanizması
• Entegre tam kağıt açma sehpası

3.1.7 Ücretsiz Ek Yedek Parçalar

1 set çekirdek sargı mandreli

3.2 Otomatik Çok Bıçaklı Kağıt Tüp Kesme Makinesi

İşlev: Uzun, kesintisiz spiral kağıt tüpleri, manuel müdahaleye gerek kalmadan otomatik besleme ve boşaltma ile eşit uzunlukta kısa, bitmiş tüplere kesmek.

3.2.1 Teknik Parametre Tablosu

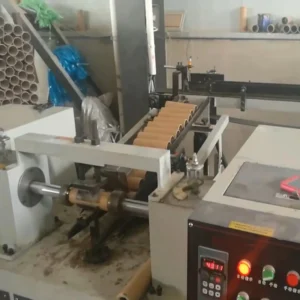

3.3 Otomatik Kağıt Tüp Kıvırma ve Yiv Açma Makinesi

İşlev: Çatlamayı önlemek amacıyla boru kenarını kıvırmak ve tekstil sarma makinesinin tutucusuna uyacak şekilde boru gövdesinde bir adet standart yarık açmak.

3.3.1 Teknik Parametre Tablosu

3.4  Otomatik Kağıt Tüp Torba Paketleme Makinesi

İşlev: Standartlara uygun bitmiş POY/DTY kağıt tüpleri toplamak ve bunları depoda rahatça saklanabilmesi ve konteynerle taşınabilmesi için büyük plastik dokuma torbalara paketlemek.

3.4.1 Teknik Parametre Tablosu

3.5  İsteğe Bağlı Otomatik Kurutma Ünitesi

Fabrika konumu ve üretim hacmine göre müşterinin seçimi için üç farklı kurutma yöntemi:

1. Bağımsız otomatik sıcak hava kurutucu (üretim hattına entegre, sürekli çevrimiçi kurutma)
2. Özel kurutma odası (yüksek verimli fabrikalar için büyük ölçekli merkezi kurutma)
3. Doğal hava kurutma rafı (küçük ölçekli üretim için düşük maliyetli çözüm)

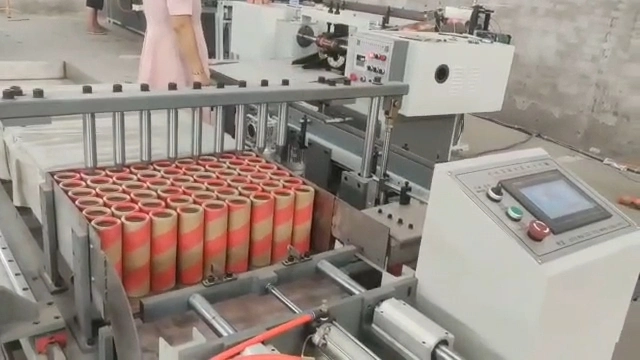

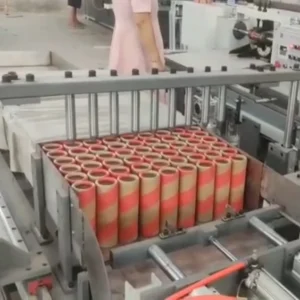

6.Başlıca Uygulama Sektörleri ve Hazır Boru Ürünleri

6.1 Ana Uygulama Alanı – Tekstil ve Kimyasal Elyaf Endüstrisi

• POY eğirme üretiminde kullanılan kağıt tüpler
• DTY elastik iplik sarım kağıt göbekleri
• Filament, polyester iplik, tekstil sarımı için endüstriyel kağıt tüpler

6.2 İkincil Başvuru Alanları

• Kompozit kağıttan üretilmiş karton kutu göbekleri
• Yapışkan bant iç kağıt tüpleri
• Mutfak havlusu ve tuvalet kağıdı ruloları
• Lojistik kağıt kenar koruyucuları
• Diğer genel endüstriyel spiral kağıt rulolar

7.Sıkça Sorulan Sorular (SSS)

S1: Bu POY DTY kağıt tüp üretim hattı hangi hammaddeyi desteklemektedir?

C: Tüm hat, kraft karton kağıt ruloları için özel olarak tasarlanmıştır; çok katmanlı kraft kağıt laminasyonunu destekler ve özel gerilim ayarı sayesinde kuşe kağıt ile geri dönüştürülmüş kağıda da uyarlanabilir. Yüksek mukavemetli tekstil tüp gereksinimlerini karşılamak üzere standart sarım katmanı 21 kata kadar çıkmaktadır.

S2: Makine, boru çapını ve duvar kalınlığını serbestçe ayarlayabilir mi?

C: Evet. İç çapı (30–200 mm) değiştirmek için farklı çekirdek mandrellerini takın. Kağıt katmanlarının sayısını ve kağıt rulosunun kalınlığını ayarlayarak tüp duvar kalınlığını 1 mm–15 mm aralığında kontrol edin; bu sayede POY ve DTY tekstil fabrikası standartlarına tam olarak uyum sağlanır.

Soru 3: Tam otomatik üretim hattını çalıştırmak için kaç işçi gereklidir?

C: Üretim hattının tamamı için yalnızca 1–2 deneyimli operatöre ihtiyaç vardır. Kağıdın açılmasından bitmiş torbaların paketlenmesine kadar tüm süreç otomatiktir; çalışanların tek yapması gereken kağıt rulolarını yenilemek, yapıştırıcı eklemek ve bitmiş torbaları toplamaktır.

S4: Kontrol sistemi, teknik bilgisi olmayan yeni çalışanlar için kullanımı kolay mıdır?

C: Delta PLC ve geniş renkli dokunmatik ekran ile donatılmış olan bu makine, tüm parametreleri (hız, uzunluk, kat sayısı, kesme sıklığı) ekranda gösterir ve kaydeder. Ücretsiz kullanım videosu eğitimi, yerinde kurulum eğitimi ve İngilizce kullanım kılavuzu sunuyoruz.

S5: NRC, dünya çapında satış sonrası hizmet sunuyor mu?

C: Evet. 80'den fazla ülkeyi kapsayan 18 yılı aşkın ihracat tecrübemiz bulunmaktadır. Yurtdışında mühendisler tarafından kapıdan kapıya kurulum, makine devreye alma, personel kullanım eğitimi ve 12 aylık tam makine garantisi (aşınan parçalar hariç) sunuyoruz. Çevrimiçi video teknik destek 7/24 mevcuttur.

S6: Üretim hattının yapılandırmasını özelleştirebilir miyim?

C: Özelleştirme imkanı sunulmaktadır. Müşteriler, küçük ölçekli üretim için kurutma ünitesini veya paketleme makinesini çıkarabilirler; ayrıca makine boyutunu, voltajı, üretim hızını ve tüp boyut aralığını yerel fabrika koşullarına ve ürün standartlarına göre ayarlayabiliyoruz.

S7: Bu kağıt tüp üretim hattı, ihracat için hangi sertifikalara sahiptir?

C: Tüm NRC makineleri CE güvenlik sertifikasına sahiptir ve AB, Güneydoğu Asya, Afrika, Orta Doğu ve diğer küresel ithalat standartlarını karşılamaktadır.

S8: Tam POY DTY kağıt tüp üretim hattının teslim süresi ne kadardır?

C: Standart tam set üretim hattının teslim süresi, depozito alındıktan sonra 25–35 iş günüdür; özel olarak tasarlanmış modellerin teslim süresi ise 40–50 iş günüdür. Deniz yoluyla nakliye sırasında hasarı önlemek için denize uygun ahşap ambalaj kullanılmaktadır.

8.Neden NRC MACHINE’in POY DTY Kağıt Tüp Üretim Hattını Seçmelisiniz?

1. Aracılar olmadan fabrikadan doğrudan tedarik, rekabetçi fabrika çıkış fiyatı
2. Tekstil kağıt tüp makineleri alanında 18 yılı aşkın uzman Ar-Ge deneyimi; POY/DTY tüp üretimine yönelik hedef odaklı optimizasyon
3. Arıza oranını azaltmak amacıyla, tüm temel elektrikli ve pnömatik bileşenlerde tanınmış uluslararası markalar kullanılmaktadır
4. Servo senkron kesim teknolojisi, boru uzunluğundaki hatayı ±0,1 mm’nin altında tutarak tekstil endüstrisinin yüksek hassasiyet standartlarını karşılar
5. Entegre tek noktadan üretim hattı, ikincil manuel işlemleri azaltarak işçilik maliyetini %'nin üzerinde düşürür
6. Kolay bakım için modüler tasarım; yedek parçalar dünya çapında hızlı teslimatla temin edilmektedir
7. Satış öncesi sistem tasarımının tamamı, yerinde kurulum, işletme eğitimi ve ömür boyu teknik danışmanlık hizmeti

9.Özel Fiyat Teklifi İçin Bize Ulaşın

POY DTY kağıt tüp üretim hattına ilişkin ayrıntılı fiyat teklifi, makine yerleşim çizimi, üretim kapasitesi hesaplaması veya fabrika uygulama videolarına ihtiyacınız varsa, lütfen taleplerinizi satış ekibimize iletin:

• Cep telefonu / WhatsApp / WeChat: +86 15254213289
• Resmi E-posta: james@nrcmachine.com
• Resmi Web Sitesi: https://nrcmachine.com
  Sorunuza 6 iş saati içinde yanıt vereceğiz ve günlük üretim kapasitenize, boru boyutlarınıza ve fabrika atölye alanınıza göre profesyonel ve size özel üretim hattı çözümleri sunacağız.
